Visão geral
Uma vez que o material de cristal de safira/rubi artificial de alta qualidade tem boa transmissão de luz na faixa de 0,20 ~ 5,50 μm, e a transmitância infravermelha dificilmente muda com a temperatura, elementos ópticos e janelas ópticas de transmissão infravermelha feitas de safira artificial de alta qualidade, tem foi totalmente utilizado em visão noturna militar através de equipamentos infravermelhos, porta de observação de laboratório criogênico, instrumentos de alta precisão e medidores para navegação, aeroespacial e aviação.

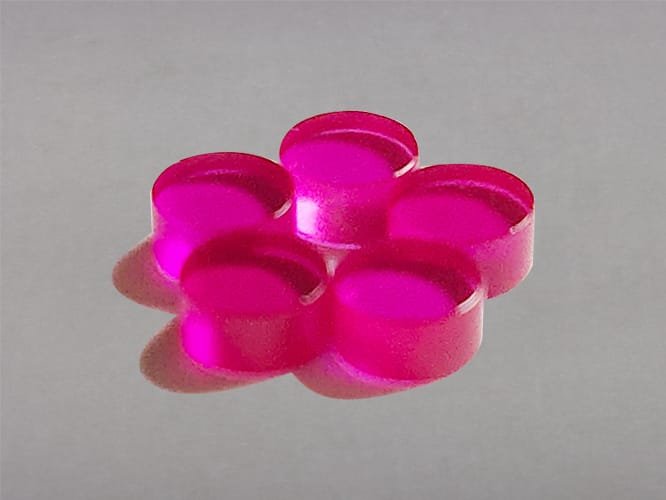

Especificação do produto
1. Diâmetro D do círculo externo: Ø 0,60~ Ø 20,00mm, a tolerância mínima do círculo externo pode chegar a 0,005mm;
2. Espessura H: 0,20 ~ 8,00 mm, a tolerância mínima de espessura é de 0,01 mm, o erro de paralelismo de ambas as extremidades não é superior a 0,02 mm, a rugosidade da superfície é Rz0,1 (superfície do espelho) e o erro de perpendicularidade de ambas as extremidades em relação ao eixo do orifício interno não é inferior a 0,02 mm. Maior que 1°;
3. Diâmetro do furo interno d: Ø 0,13~Ø 3,00 mm, a tolerância mínima do diâmetro do furo pode ser controlada em 0,004 mm, e a tolerância de circularidade e tolerância de cilindricidade do furo interno não é maior que a tolerância do diâmetro do furo interno do rolamento;
4. Ranhura de óleo: profundidade h=1/3H, a tolerância mínima pode ser controlada em 0,04 mm, o raio de curvatura mínimo SR pode ser controlado em 0,30 e a rugosidade da superfície pode atingir Rz0,2.
